第 8 章
實作路徑與形狀來繪製線條與圓餅圖

對於有經驗的開發者，你可能已使用過 Core Graphics API 來繪製形狀與物件。這是一個非常強大的框架，可於建立向量圖。在 SwiftUI 中，它也提供幾個向量繪圖 API，可供開發者繪製線條與形狀。

在本章中，你將學習如何使用 Path 與內建的 Shape（如 Circle 與 RoundedRectangle ）， 來繪製線條、圓弧、圓餅圖與環圈圖。下列是我將要介紹的主題：

• 了解 Path 以及如何利用它來繪製線條。
• 什麼是 Shape 協定？如何遵循這個協定來繪製出自訂的形狀？
• 如何繪製圓餅圖（ pie chart）？
• 如何以開口圓環（ open circle）來建立一個進度指示器？
• 如何繪製環圈圖（ donut chart）？

圖8.1 列出了我們在後面的小節中所要建立的一些形狀與圖表。

了解 Path

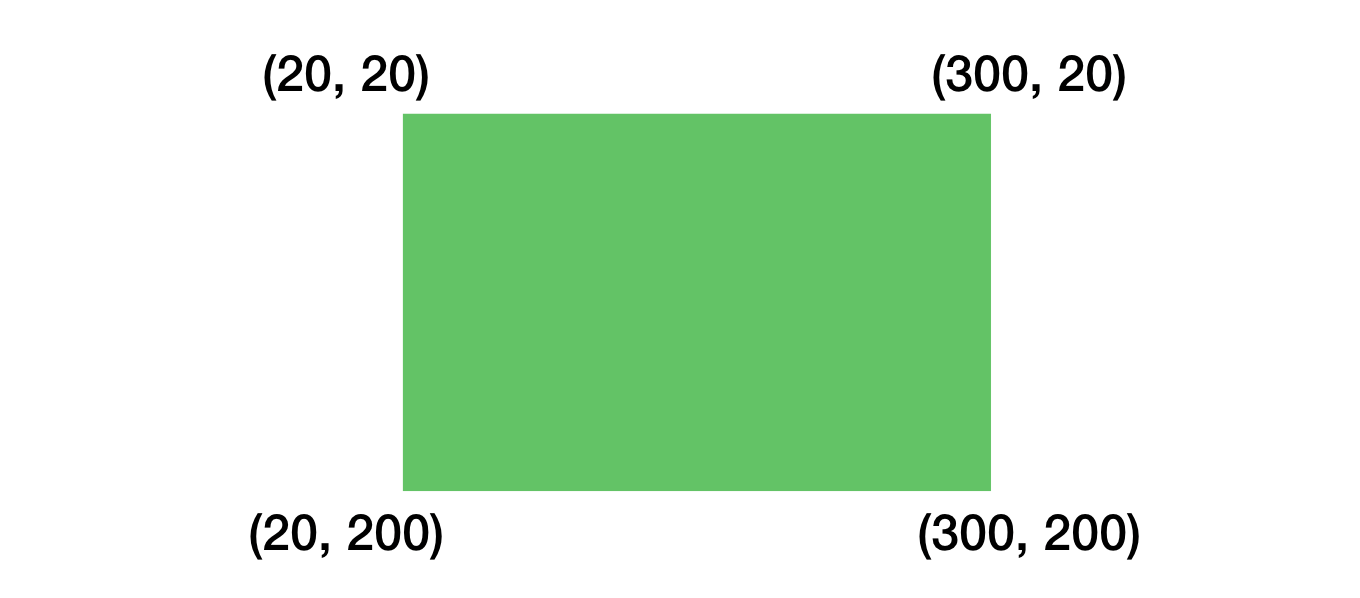

在 SwiftUI 中，你可使用 Path 繪製線條與形狀。如果你參考 Apple 的文件 (https://developer.apple.com/documentation/swiftui/path) ， Path 是一個包含 2D 形狀輪廓的結構，基本上，線條與形狀是以路徑逐步描繪。以圖 8.2 為例，這是我們要在螢幕上繪製的矩形。

請敘說你要如何逐步繪製正方形呢？你可能會提供下列的描述：

1. 移動至點( 20, 20)。
2. 從( 20, 20 )畫一條線至( 300, 20 )。
3. 從( 300, 20 畫一條線至 (300, 200 )。
4. 從( 300, 200 ) 畫一條線至( 20, 200 )。
5. 以綠色填滿整個區域。

這就是所謂的 Path。如果將上面的步驟寫成程式碼，程式碼如下所示：

Path() { path in
    path.move(to: CGPoint(x: 20, y: 20))
    path.addLine(to: CGPoint(x: 300, y: 20))
    path.addLine(to: CGPoint(x: 300, y: 200))
    path.addLine(to: CGPoint(x: 20, y: 200))
}
.fill(.green)

這裡初始化一個 Path，並在閉包中提供詳細的說明。你可以呼叫 move(to:) 方法移動至一個特定的座標。要從目前的點畫一條線到特定的點，則可以呼叫 addLine(to:) 方法。預設上，iOS 會以預設的前景色（即黑色）來填滿路徑，若填滿其他顏色，則可以使用 .fill 修飾器，並設定為其顏色。

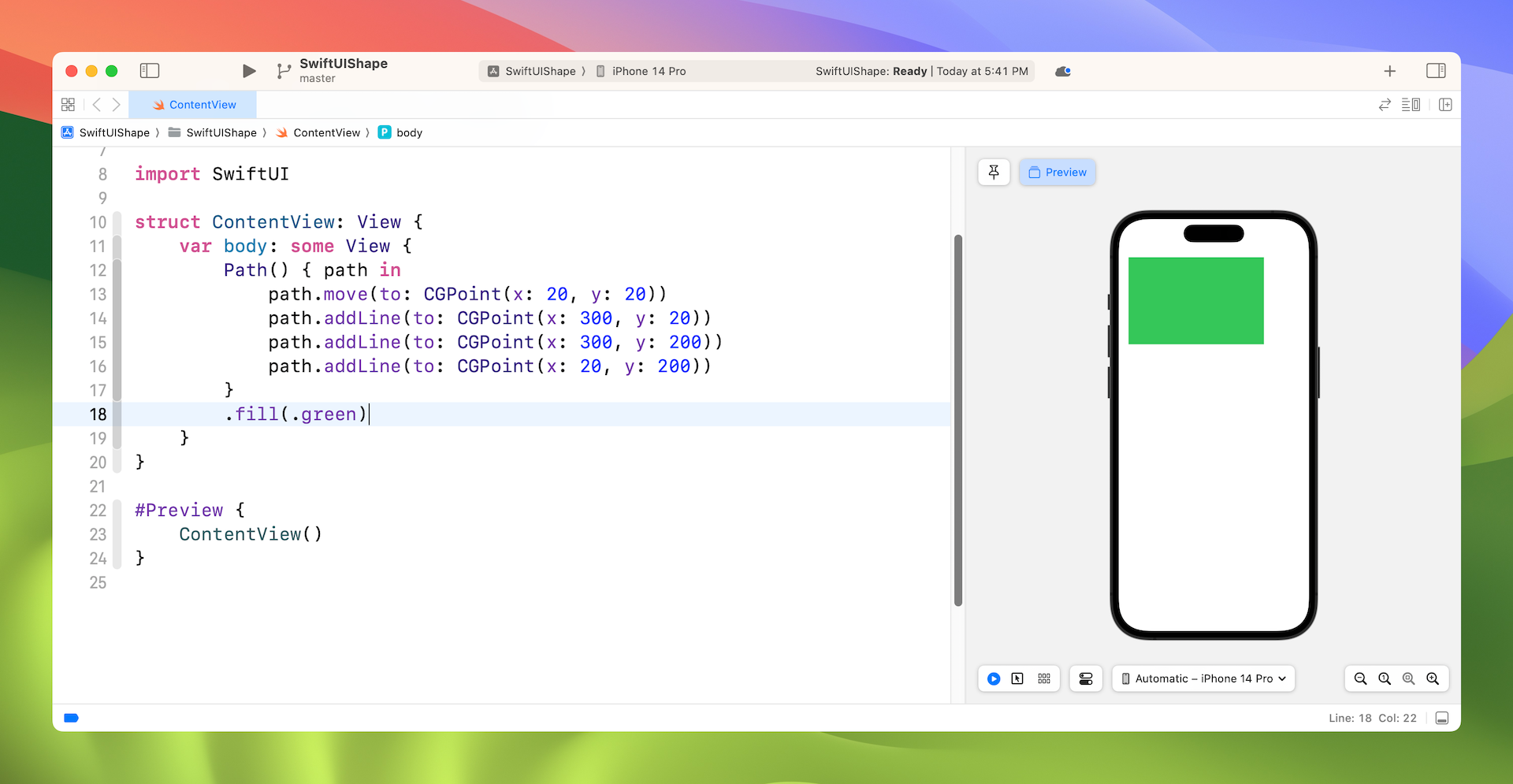

你可以使用 「App」模板建立一個新專案來測試程式碼。將專案命名為 SwiftUIShape（或你喜歡的任何名稱），然後在 body 輸入上列的程式碼片段，預覽畫布即會顯示出一個綠色矩形，如圖 8.3 所示。

使用Stroke 繪製邊框

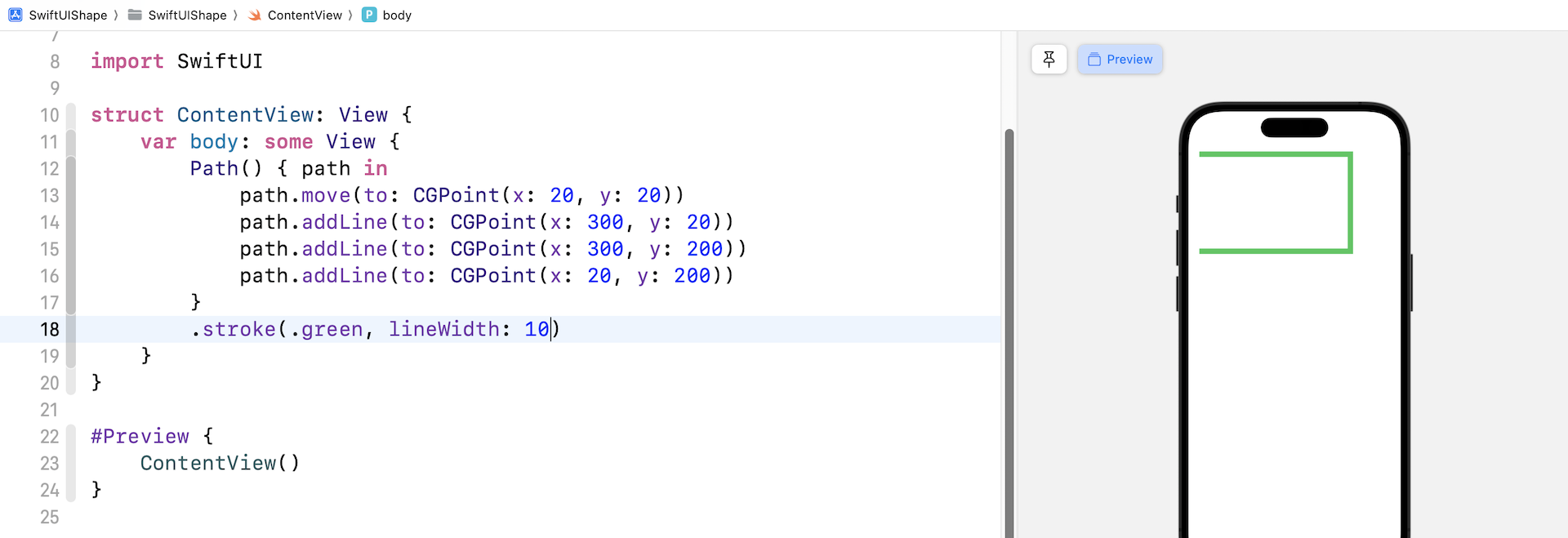

你不需要以顏色填滿整個區域，如果你只想繪製線條的話，則可以使用 .stroke 修飾器，並指定線條的寬度與顏色，如圖 8.4 所示。

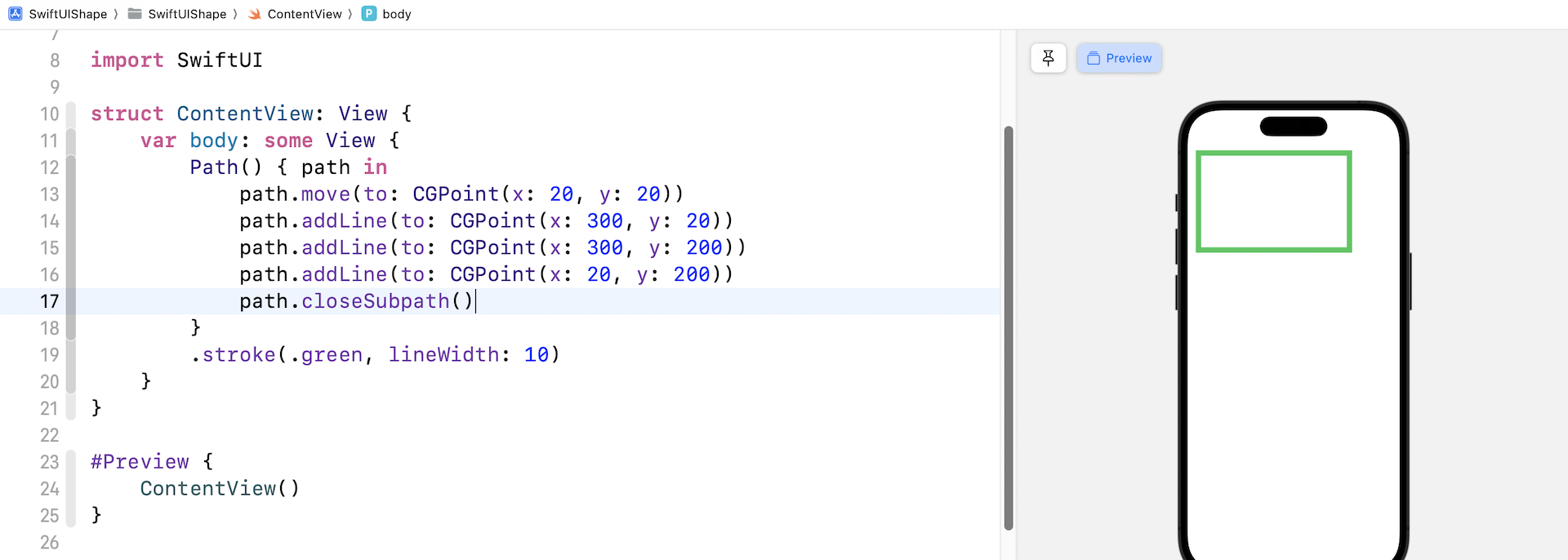

因為我們沒有指定將線條繪製到原點的步驟，所以顯示為一個開放路徑。要封閉路徑的話，你可以在 Path 閉包的結尾處呼叫 closeSubpath() 方法，此方法會自動將目前點與起點連接起來。

繪製曲線

Path 提供了多個內建的 API 來幫助你繪製不同的形狀。你不只能夠畫出直線，還可以使用 addQuadCurve、addCurve 與 addArc 方法來繪製出曲線與圓弧。例如：你想要在矩形頂部繪製出一個圓頂，如圖 8.6 所示。

程式碼可以這樣編寫：

Path() { path in
    path.move(to: CGPoint(x: 20, y: 60))
    path.addLine(to: CGPoint(x: 40, y: 60))
    path.addQuadCurve(to: CGPoint(x: 210, y: 60), control: CGPoint(x: 125, y: 0))
    path.addLine(to: CGPoint(x: 230, y: 60))
    path.addLine(to: CGPoint(x: 230, y: 100))
    path.addLine(to: CGPoint(x: 20, y: 100))
}
.fill(Color.purple)

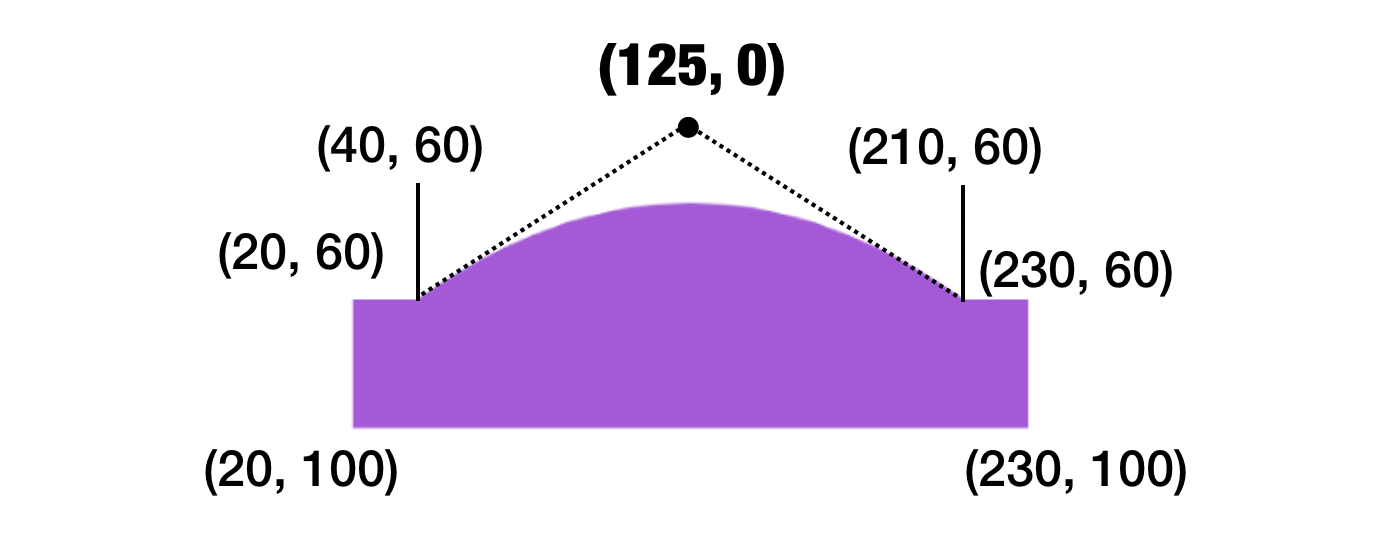

addQuadCurve 方法可以讓你透過定義一個控制點（control point ）來繪製曲線。參考圖 8.6，(40, 60) 與(210, 60) 就是所謂的「錨點」（anchor point ），(125, 0) 則是計算建立圓頂形狀的控制點，我不打算在這裡討論有關繪製曲線的數學，你可嘗試更改控制點的值來查看效果。簡單而言，該控制點控制如何繪制曲線。如果你將控制點放在更靠近矩形頂部的位置（例如：125, 30），則會繪製出不圓的外觀。

Fill 與 Stroke

如果要畫出形狀的邊框，並同時以顏色填滿形狀，該怎麼做呢？ fill 與 stroke 修飾器無法並行使用，不過你可以使用 ZStack 來達到相同的效果，程式碼如下所示：

ZStack {
    Path() { path in
        path.move(to: CGPoint(x: 20, y: 60))
        path.addLine(to: CGPoint(x: 40, y: 60))
        path.addQuadCurve(to: CGPoint(x: 210, y: 60), control: CGPoint(x: 125, y: 0))
        path.addLine(to: CGPoint(x: 230, y: 60))
        path.addLine(to: CGPoint(x: 230, y: 100))
        path.addLine(to: CGPoint(x: 20, y: 100))
    }
    .fill(Color.purple)

    Path() { path in
        path.move(to: CGPoint(x: 20, y: 60))
        path.addLine(to: CGPoint(x: 40, y: 60))
        path.addQuadCurve(to: CGPoint(x: 210, y: 60), control: CGPoint(x: 125, y: 0))
        path.addLine(to: CGPoint(x: 230, y: 60))
        path.addLine(to: CGPoint(x: 230, y: 100))
        path.addLine(to: CGPoint(x: 20, y: 100))
        path.closeSubpath()
    }
    .stroke(Color.black, lineWidth: 5)
}

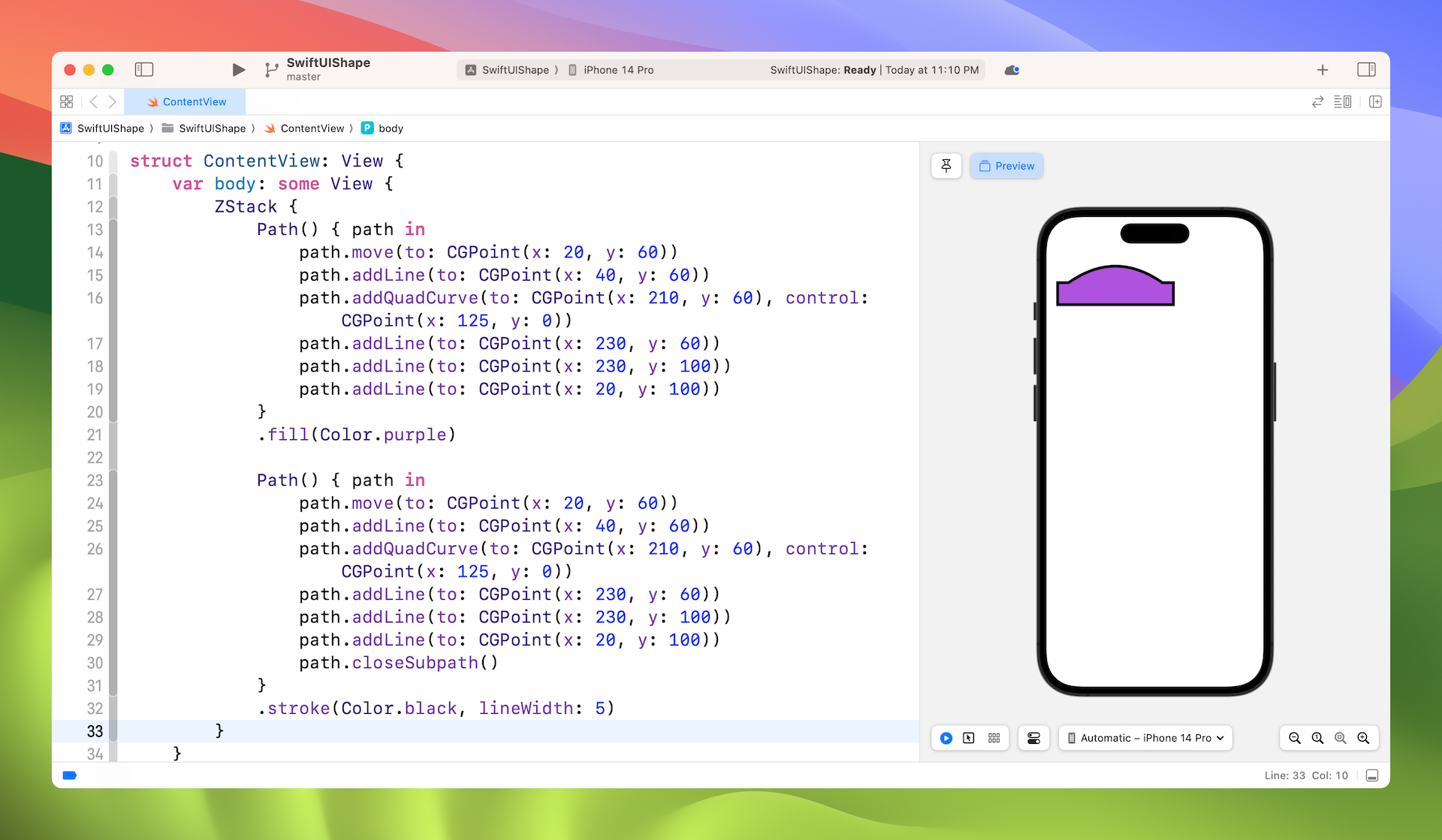

我們使用相同的路徑建立兩個 Path 物件，然後使用 ZStack 來讓一個 Path 物件疊在另一個 Path 物件上面。下面是使用 fill 填滿紫色的圓頂矩形，並以黑色邊框疊在上面，如圖 8.7 所示。

繪製圓弧與圓餅圖

SwiftUI 為開發者提供了一個方便的 API 來繪製圓弧，該 API 對於組合各種形狀和物件（包含圓餅圖）非常有用。要繪製圓弧，你可以撰寫程式碼如下：

Path { path in
    path.move(to: CGPoint(x: 200, y: 200))
    path.addArc(center: .init(x: 200, y: 200), radius: 150, startAngle: .degrees(0), endAngle: .degrees(90), clockwise: true)
}
.fill(.green)

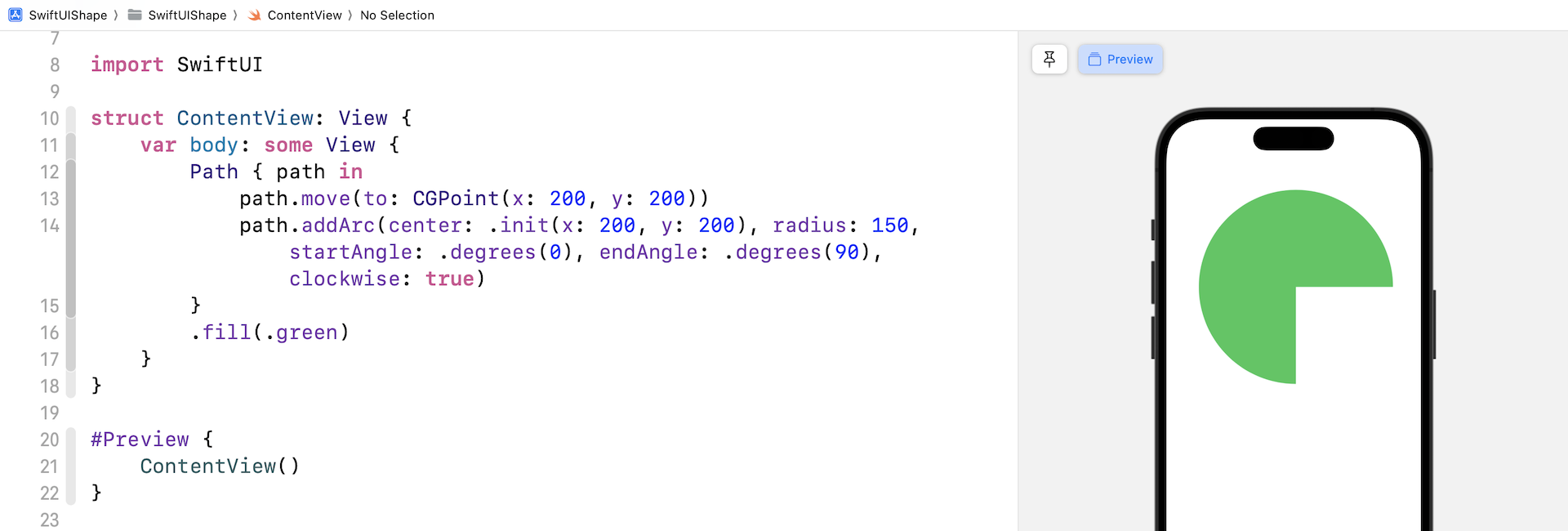

如果你將程式碼放入 body 中，則會在預覽畫布中看到一個填滿綠色的圓弧，如圖 8.8 所示。

在上列的程式碼中，我們先至起點 (200, 200)，然後呼叫 addArc 來建立圓弧。addArc 方法接受幾個參數：

• center - 圓的中心點。
• radius - 建立圓弧的圓半徑。
• startAngle - 圓弧的起點角度。
• endAngle - 圓弧的終點角度。
• clockwise - 畫圓弧的方向。

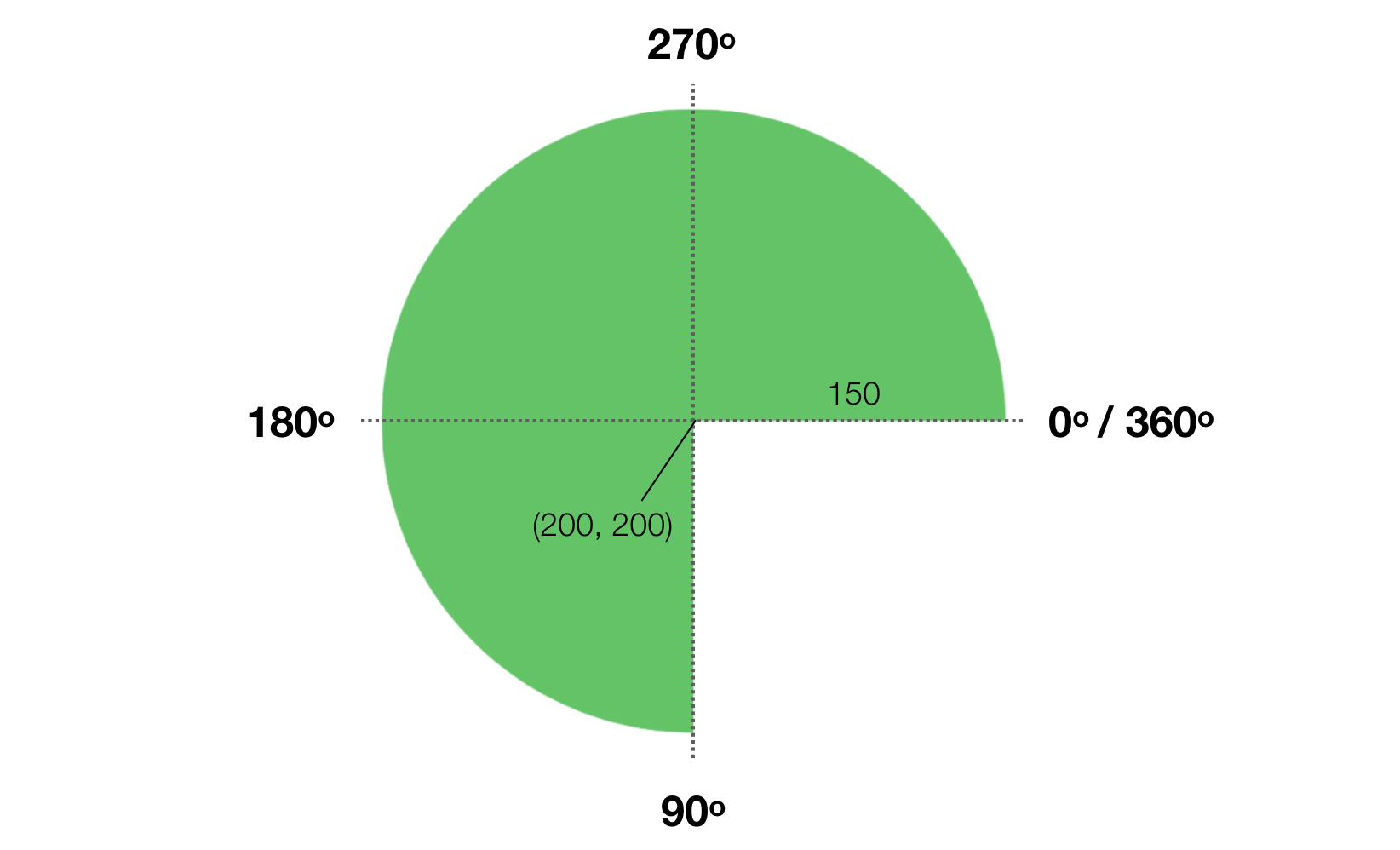

如果只看「startAngle」與「endAngle」等兩個參數的名稱，應該會對其含義有點困惑， 圖 8.9 可讓你更加了解這些參數的含義。

使用 addArc 可輕鬆建立不同色扇形的圓餅圖，你只需要以 ZStack 來重疊不同的扇形即可。組成其圖的各個扇形都有不同 startAngle 值與 endAngle 值，下列是程式碼片段：

ZStack {
    Path { path in
        path.move(to: CGPoint(x: 187, y: 187))
        path.addArc(center: .init(x: 187, y: 187), radius: 150, startAngle: .degrees(0), endAngle: .degrees(190), clockwise: true)
    }
    .fill(.yellow)

    Path { path in
        path.move(to: CGPoint(x: 187, y: 187))
        path.addArc(center: .init(x: 187, y: 187), radius: 150, startAngle: .degrees(190), endAngle: .degrees(110), clockwise: true)
    }
    .fill(.teal)

    Path { path in
        path.move(to: CGPoint(x: 187, y: 187))
        path.addArc(center: .init(x: 187, y: 187), radius: 150, startAngle: .degrees(110), endAngle: .degrees(90), clockwise: true)
    }
    .fill(.blue)

    Path { path in
        path.move(to: CGPoint(x: 187, y: 187))
        path.addArc(center: .init(x: 187, y: 187), radius: 150, startAngle: .degrees(90), endAngle: .degrees(360), clockwise: true)
    }
    .fill(.purple)

}

這將渲染出一個具有四個扇形的圓餅圖，如果你需要更多的扇形，則只要使用不同角度值來建立其他的路徑物件即可。順帶一提，我使用的顏色是來自 iOS 所提供的標準顏色物件。你可以至下列的網址來了解完整的顏色物件：https://developer.apple.com/documentation/uikit/uicolor/standard_colors.

有時，你可能想從圓餅圖切分出來，以突顯特定的扇形。舉例而言，要以紫色突顯扇形時，你可以應用 offset 修飾器來改變扇形的位置：

Path { path in
    path.move(to: CGPoint(x: 187, y: 187))
    path.addArc(center: .init(x: 187, y: 187), radius: 150, startAngle: .degrees(90), endAngle: .degrees(360), clockwise: true)
}
.fill(.purple)
.offset(x: 20, y: 20)

或者，你可以疊加一個邊框來進一步吸引人們目光。如果你要在突顯的扇形上加入標籤，則可以疊上一個 Text 視圖，如下所示：

Path { path in
    path.move(to: CGPoint(x: 187, y: 187))
    path.addArc(center: .init(x: 187, y: 187), radius: 150, startAngle: .degrees(90), endAngle: .degrees(360), clockwise: true)
    path.closeSubpath()
}
.fill(.purple)
.offset(x: 20, y: 20)
.overlay(
    Text("25%")
        .font(.system(.largeTitle, design: .rounded))
        .bold()
        .foregroundColor(.white)
        .offset(x: 80, y: -110)
)

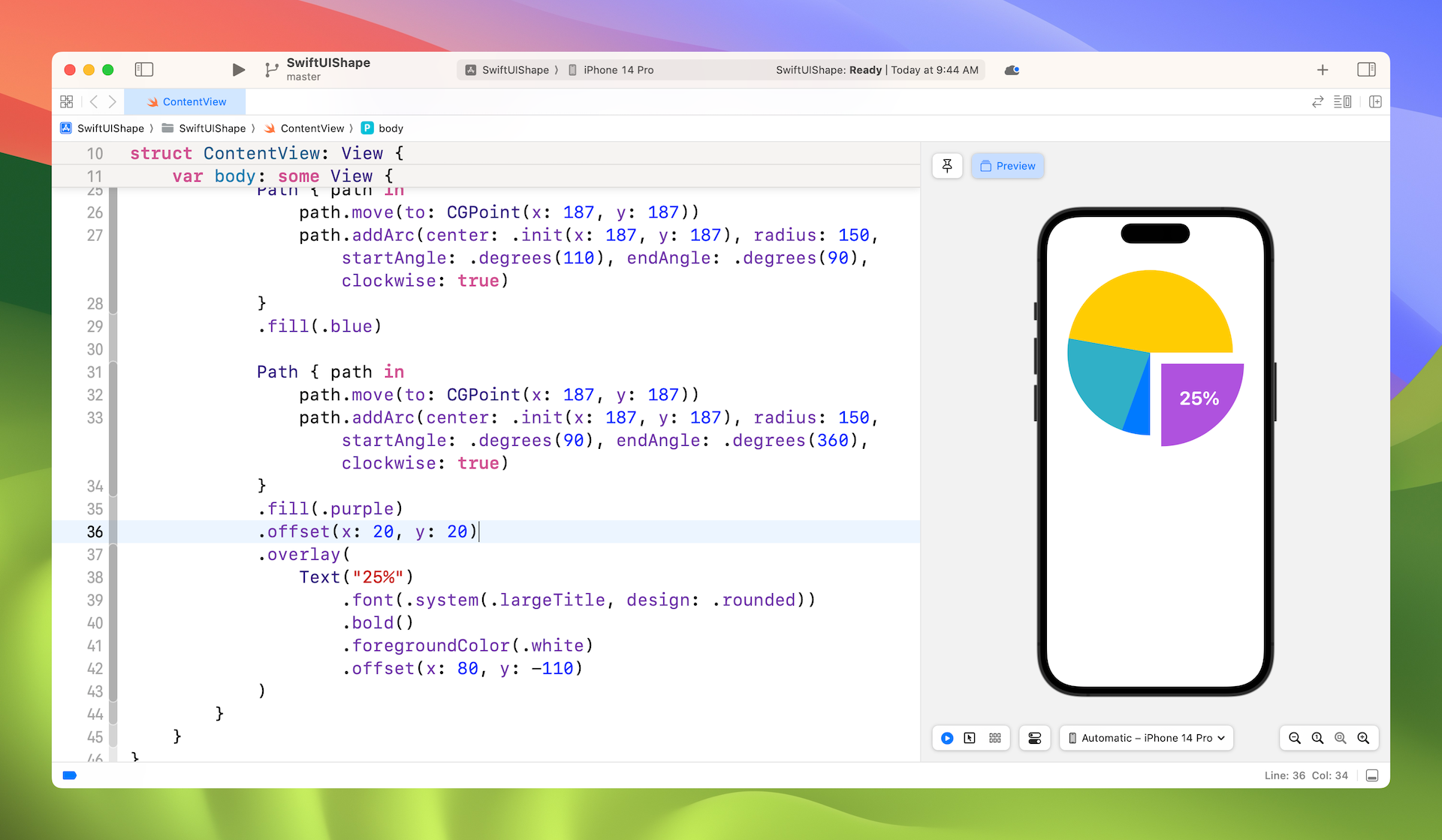

該路徑有與紫色扇形相同的起點角度與終點角度，但是它只僅繪製邊框及加入一個文字視圖，以使扇形突出，圖 8.10 為最後的結果。

了解 Shape 協定

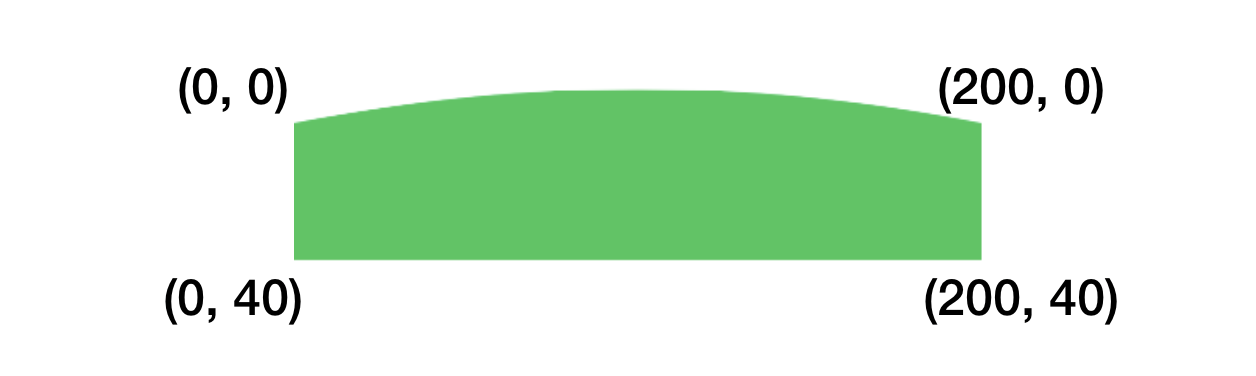

在我們深入了解 Shape 協定之前，我們先從一個簡單的作業來開始。根據所學，使用 Path 繪製下列的形狀，如圖8.11 所示。

請先不要看解答，試著自己做看看。

好，要建立一個像這樣的形狀，你可使用 addLine 與 addQuadCurve 來建立一個 Path：

Path() { path in
    path.move(to: CGPoint(x: 0, y: 0))
    path.addQuadCurve(to: CGPoint(x: 200, y: 0), control: CGPoint(x: 100, y: -20))
    path.addLine(to: CGPoint(x: 200, y: 40))
    path.addLine(to: CGPoint(x: 200, y: 40))
    path.addLine(to: CGPoint(x: 0, y: 40))
}
.fill(Color.green)

如果你閱讀過 Path 的文件，則可能找到另一個名為 addRect 的函數，該函數可以讓你以特定的寬度與高度來繪製矩形。因此，下面是替代的解決方案：

Path() { path in
    path.move(to: CGPoint(x: 0, y: 0))
    path.addQuadCurve(to: CGPoint(x: 200, y: 0), control: CGPoint(x: 100, y: -20))
    path.addRect(CGRect(x: 0, y: 0, width: 200, height: 40))
}
.fill(Color.green)

現在，我們來討論一下 Shape 協定，這個協定非常簡單，只有一個需求，當你使用它時，你必須實作下列函數：

func path(in rect: CGRect) -> Path

那麼，我們何時需要使用 Shape 協定呢？試問你如何重新使用剛建立的 Path 呢？例如： 你想要建立一個圓頂（Dome）形狀、大小彈性的按鈕，該如何實作呢？

再看一下上列的程式碼，你以絕對座標與尺寸來建立一個路徑。為了建立相同但大小可變的形狀，則可以建立一個結構來採用 Shape 協定，並實作 path(in:) 函數。當 path(in:) 函數被框架呼叫時，你將獲得 rect 的大小，然後可在 rect 中繪製路徑。

我們來了解如何建立圓頂形狀，如此你便能更了解 Shape 協定。

struct Dome: Shape {
    func path(in rect: CGRect) -> Path {
        var path = Path()

        path.move(to: CGPoint(x: 0, y: 0))
        path.addQuadCurve(to: CGPoint(x: rect.size.width, y: 0), control: CGPoint(x: rect.size.width/2, y: -(rect.size.width * 0.1)))
        path.addRect(CGRect(x: 0, y: 0, width: rect.size.width, height: rect.size.height))

        return path
    }
}

使用該協定後，我們會獲得用於繪製路徑的矩形區城，我們從 rect 可以找到矩形區域的寬度與高度來計算控制點，並繪製矩形底座。

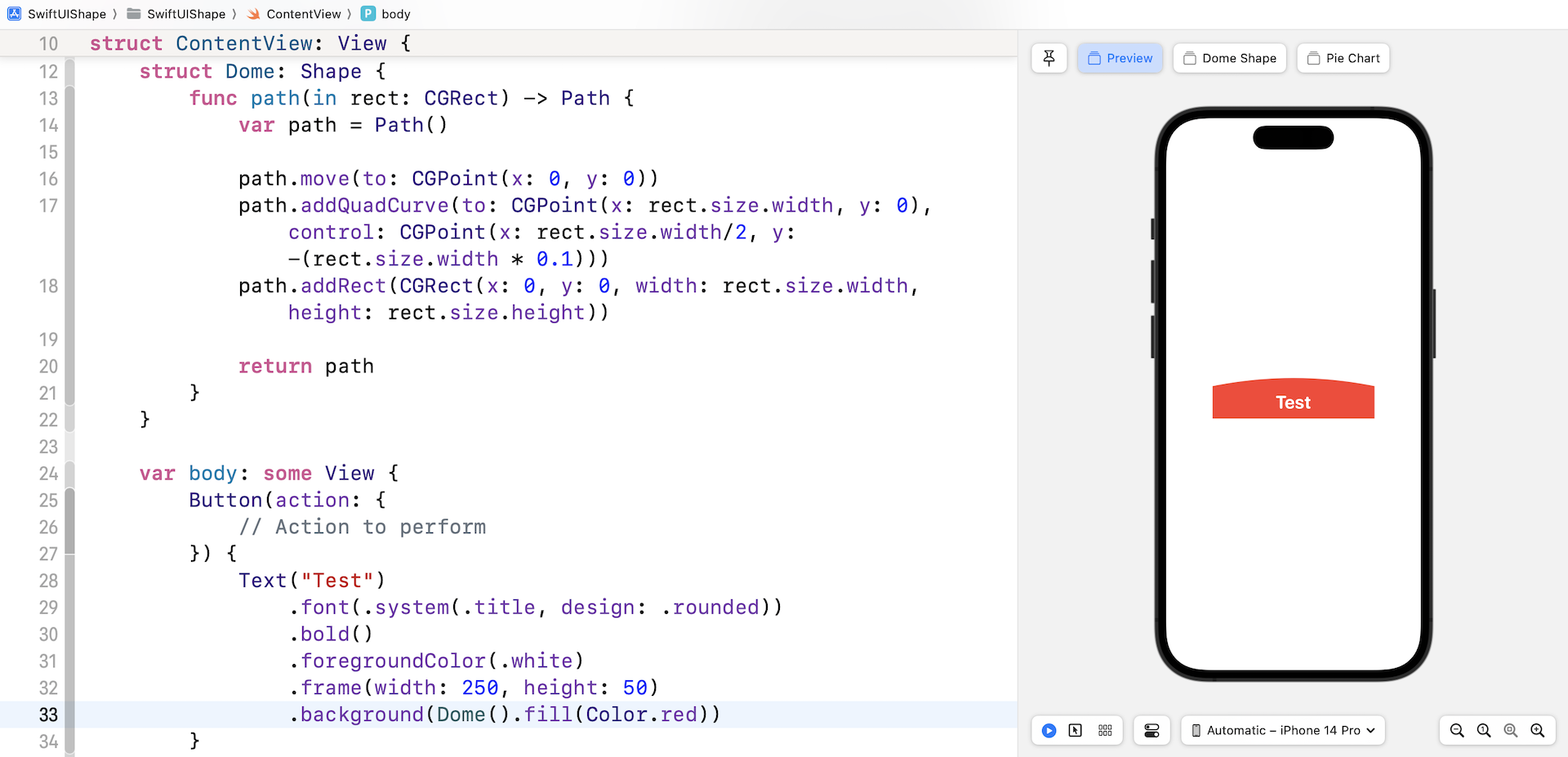

藉由這個形狀，你就可以使用它來建立各種 SwiftUI 控制元件。舉例而言，你可以建立一個具有圓頂形狀的按鈕，如下所示：

Button(action: {
    // 執行動作
}) {
    Text("Test")
        .font(.system(.title, design: .rounded))
        .bold()
        .foregroundColor(.white)
        .frame(width: 250, height: 50)
        .background(Dome().fill(Color.red))
}

我們將圓頂形狀作為按鈕的背景，其寬度與高度是基於指定的框架大小。

使用內建形狀

在前面，我們使用 Shape 協定自訂了一個形狀。而 SwiftUI其實有幾種內建形狀，如圓形（ Circle ）、矩形（ Rectangle ）、圓角矩形（ RoundedRectangle ）與橢圓（ Ellipse ）等， 如果你不想要太花俏的話，這些形狀已經足以建立一些常見的物件了。

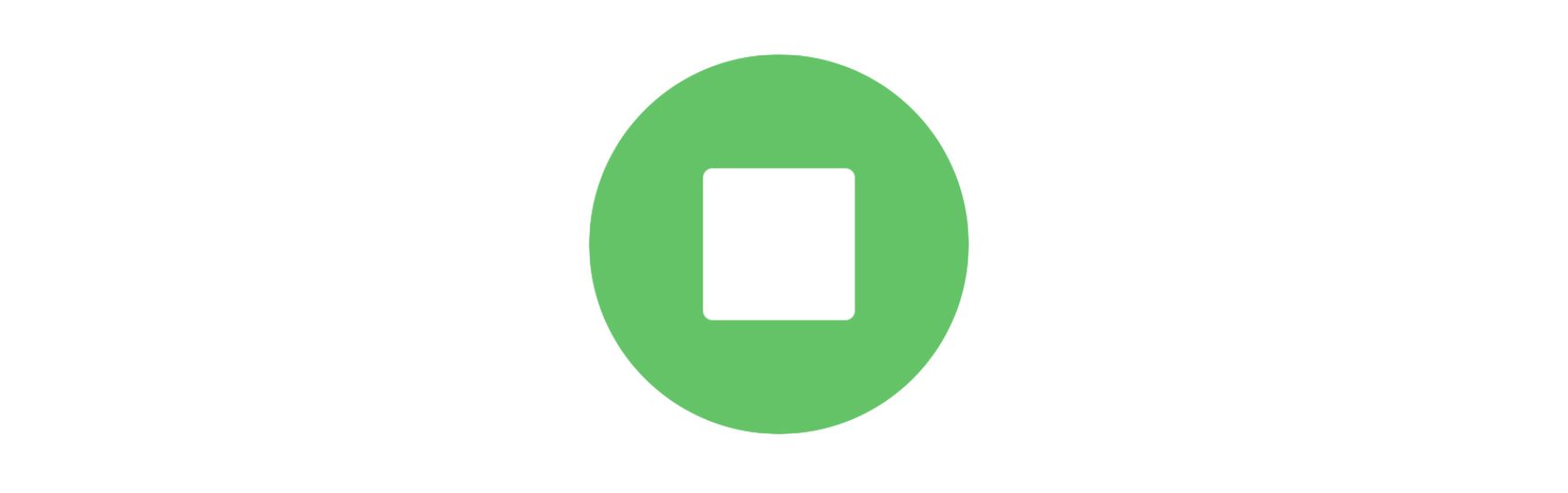

舉例而言，你要建立一個如圖 8.13 所示的「停止」按鈕，此按鈕是由一個圓角矩形與一個圓形所組成，你可以撰寫程式碼如下：

Circle()
    .foregroundColor(.green)
    .frame(width: 200, height: 200)
    .overlay(
        RoundedRectangle(cornerRadius: 5)
            .frame(width: 80, height: 80)
            .foregroundColor(.white)
    )

這裡，我們初始化一個 Circle 視圖，然後將一個 RoundedRectangle 視圖疊在上面。

使用 Shape 建立進度指示器

透過內建形狀的混搭，你可以為應用程式建立各種類型的向量式（vector-based ）UI 控制元件。我再舉另一個例子，圖 8.14 為一個使用 Circle 建立的進度指示器。

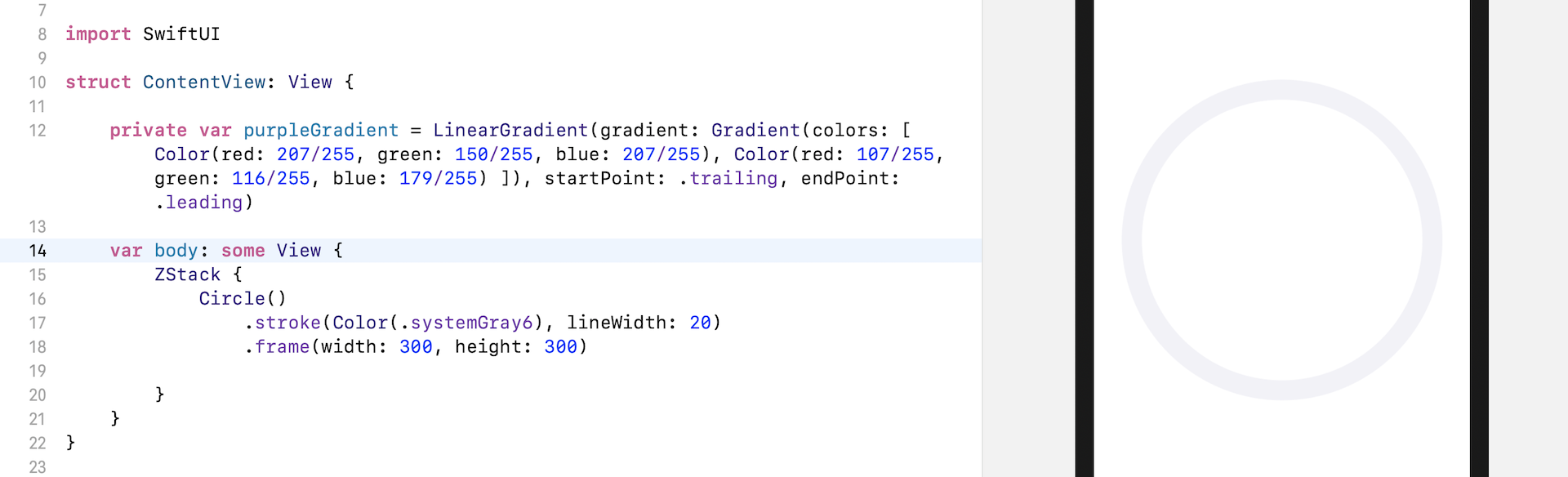

這個進度指示器其實是由兩個圓形所組成，下方是一個灰色圓環，而在灰色圓環的上方則是一個開口圓環，指示完成的進度。你可以在 ContentView 中撰寫程式碼，如下所示：

struct ContentView: View {

    private var purpleGradient = LinearGradient(gradient: Gradient(colors: [ Color(red: 207/255, green: 150/255, blue: 207/255), Color(red: 107/255, green: 116/255, blue: 179/255) ]), startPoint: .trailing, endPoint: .leading)

    var body: some View {

        ZStack {
            Circle()
                .stroke(Color(.systemGray6), lineWidth: 20)
                .frame(width: 300, height: 300)

        }
    }
}

我們使用 stroke 修飾器來畫出圓環的輪廓，若是你喜歡較粗（或較細）的線條，則可以調整 lineWidth 參數。而 purpleGradient 屬性定義了紫色漸層，我們稍後在繪製開口圓環時會使用它。

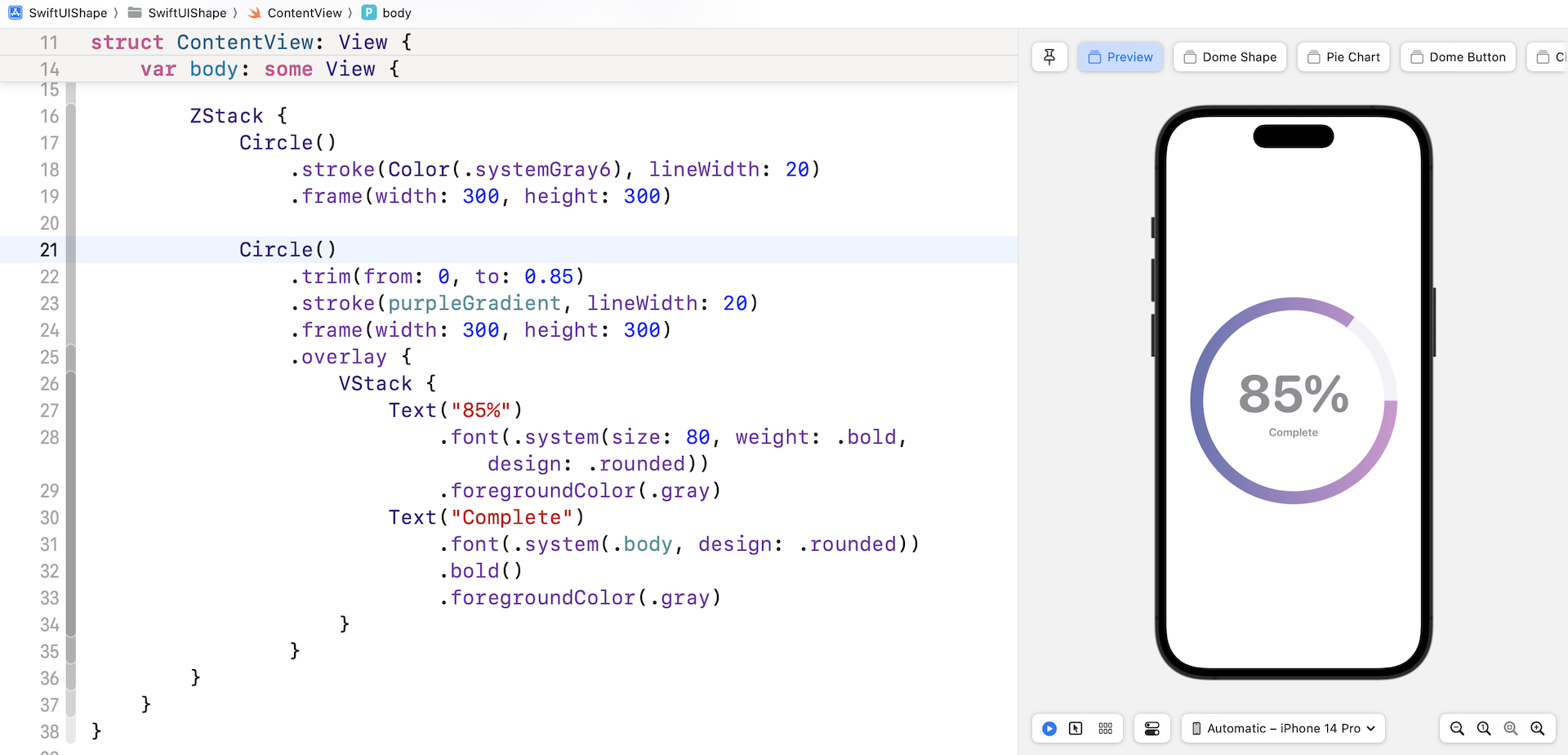

現在，在 ZStack 中插入下列的程式碼，以建立開口圓環：

Circle()
    .trim(from: 0, to: 0.85)
    .stroke(purpleGradient, lineWidth: 20)
    .frame(width: 300, height: 300)
    .overlay {
        VStack {
            Text("85%")
                .font(.system(size: 80, weight: .bold, design: .rounded))
                .foregroundColor(.gray)
            Text("Complete")
                .font(.system(.body, design: .rounded))
                .bold()
                .foregroundColor(.gray)
        }
    }

建立一個開口圓環的技巧是加上一個 trim 修飾器。你可指定 from 值與 to 值，以指示要顯示圓環的哪一個部分，在這個範例中，我們想要顯示 85% 的進度，所以設定 from 的值為「0」、to 的值為「0.85」。

為了顯示完成百分比（ completion percentage），我們將一個文字視圖疊在圓環的中間， 如圖 8.16 所示。

繪製環圈圖

最後要示範的是環圈圖，如果你完全了解 trim 修飾器的用法，那麼你可能已經知道我們將如何實作環圈圖了。處理 trim 修飾器的值，我們可以將圓環切分成多段。

這是我們用來建立環圈圖的技巧，程式碼如下所示：

ZStack {
    Circle()
        .trim(from: 0, to: 0.4)
        .stroke(Color(.systemBlue), lineWidth: 80)

    Circle()
        .trim(from: 0.4, to: 0.6)
        .stroke(Color(.systemTeal), lineWidth: 80)

    Circle()
        .trim(from: 0.6, to: 0.75)
        .stroke(Color(.systemPurple), lineWidth: 80)

    Circle()
        .trim(from: 0.75, to: 1)
        .stroke(Color(.systemYellow), lineWidth: 90)
        .overlay(
            Text("25%")
                .font(.system(.title, design: .rounded))
                .bold()
                .foregroundColor(.white)
                .offset(x: 80, y: -100)
        )
}
.frame(width: 250, height: 250)

第一段圓弧只顯示圓環的 40%，第二段圓弧顯示圓環的 20%，不過請注意 from 值是「0.4」，而不是「0」，這可以讓第二段圓弧連接第一段圓弧。

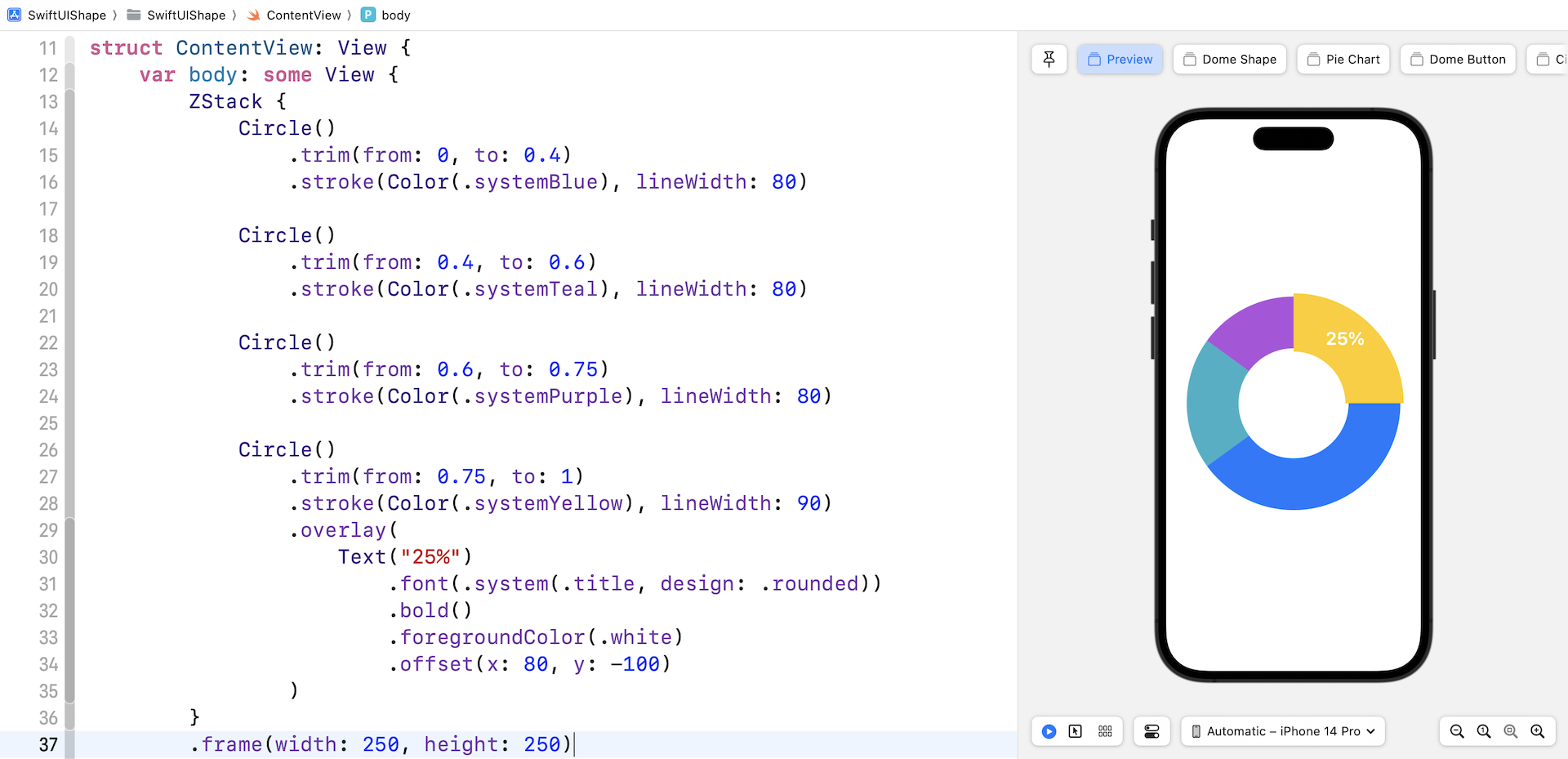

對於最後一個圓弧，我故意把線寬設得大一點，以使該段圓弧突出，如圖8.17 所示。如果你不喜歡這樣的設計，則可以將 linewidth 值由「90」改為「80」。

本章小結

我希望你喜歡本章內容，並愛上範例專案。藉由框架所提供的繪圖 API，你可以輕鬆為應用程式建立自訂形狀。Path 與 Shape 的運用還有很多，我僅介紹本章中的一些技巧，但請試著運用所學來施展一些魔法吧 ！

在本章所準備的範例檔中，有完整的專案可以下載：

• 範例專案 (https://www.appcoda.com/resources/swiftui5/SwiftUIShape.zip)
