第 38 章
利用 Charts 框架建立圖表

你不再需要建立自己的圖表庫或依賴第三方庫來建立圖表。 SwiftUI 框架現在附帶圖表 API。 借助 iOS 16 或更高版本中提供的這個圖錶框架，只需幾行程式碼即可呈現動畫圖表。

建立簡單的長條圖

簡單來說，我們只需要定義 Mark，就可以構建出 SwiftUI 圖表。讓我們看看這個簡單的例子：

import SwiftUI
import Charts

struct ContentView: View {
    var body: some View {
        Chart {
            BarMark(
                x: .value("Day", "Monday"),
                y: .value("Steps", 6019)
            )

            BarMark(
                x: .value("Day", "Tuesday"),
                y: .value("Steps", 7200)
            )
        }
    }
}

無論我們想要構建長條圖還是折線圖，我們都會從 Chart 視圖開始。在圖表裡面，我們可以定義 bar mark，來提供圖表資料。BarMark 視圖是用來構建長條圖的，每一個 BarMark 視圖都會有 x 和 y 值，x 值就是代表 x 軸的圖表資料，如此類推。在以上的程式碼中，我把 x 軸的標籤設置為 Day，而 y 軸就是總步數。

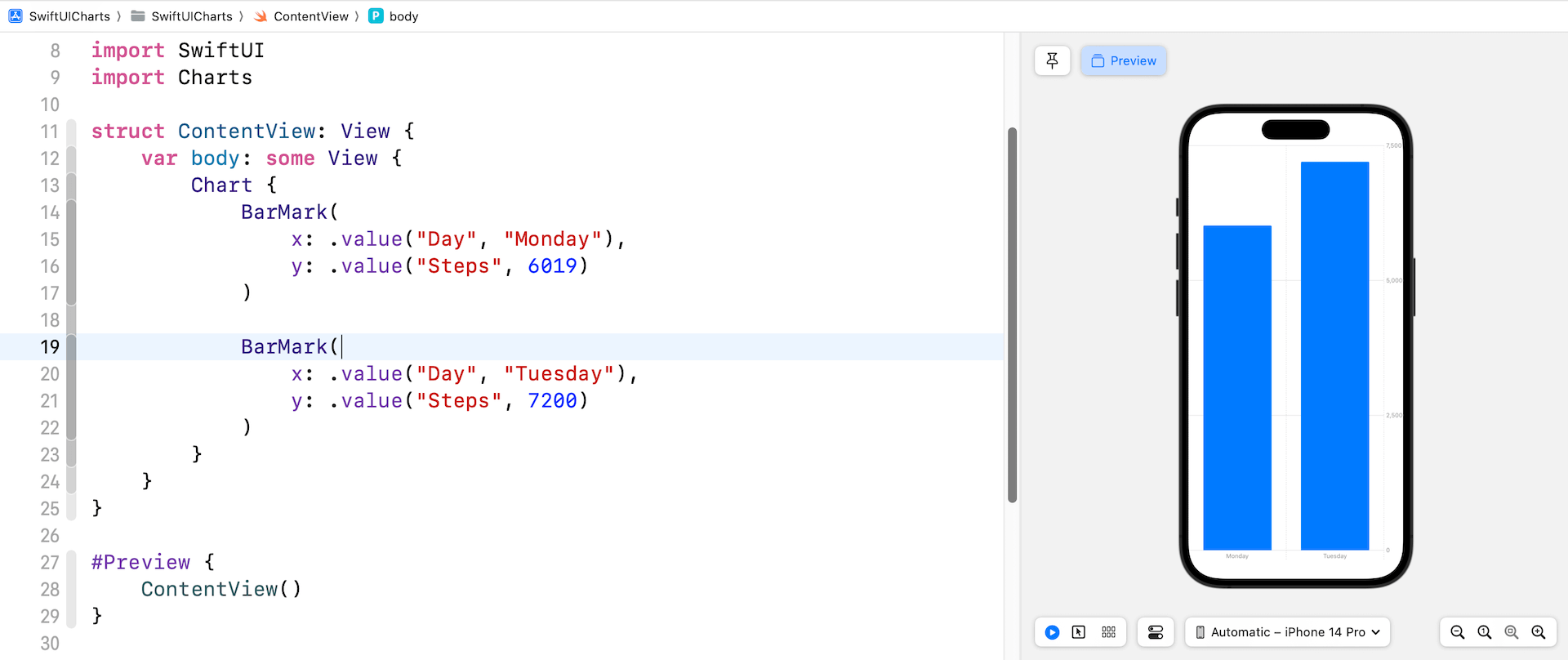

讓我們在 Xcode 輸入以上程式碼，預覽就會自動顯示有兩個垂直長方體的長條圖。

以上就是創建長條圖最簡單的方法。不過，我們通常都不會對圖表數據進行硬編碼 (hardcode)，而是在 Charts API 編寫一組數據。讓我們看看以下例子：

struct ContentView: View {
    let weekdays = Calendar.current.shortWeekdaySymbols
    let steps = [ 10531, 6019, 7200, 8311, 7403, 6503, 9230 ]

    var body: some View {
        Chart {
            ForEach(weekdays.indices, id: \.self) { index in
                BarMark(x: .value("Day", weekdays[index]), y: .value("Steps", steps[index]))
            }
        }
    }
}

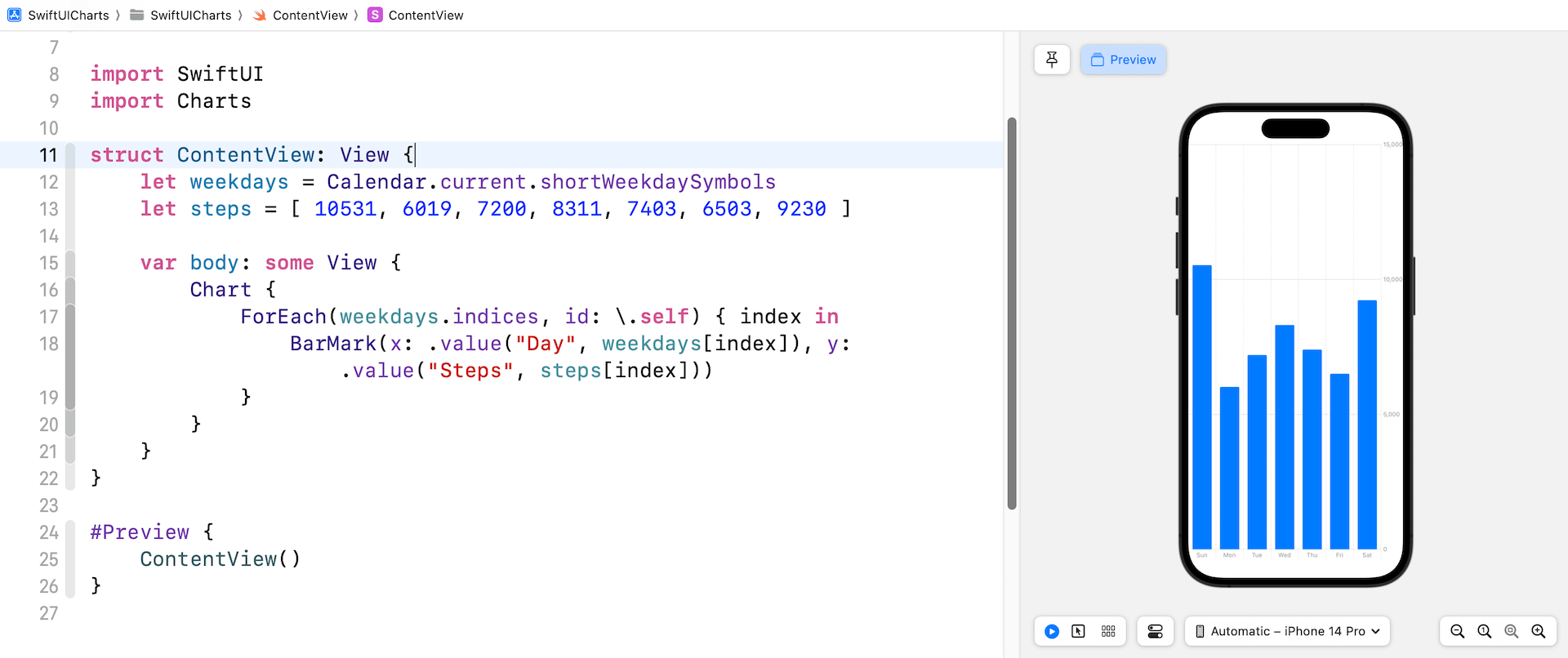

我們為圖表數據創建了兩個陣列（weekdays和steps）。 在 Chart 視圖中，我們讀取 weekdays 陣列並顯示圖表數據。 如果你已在 Xcode 項目中輸入程式碼，預覽部分應該呈現如圖 38.2 所示的條形圖。

在預設情況下，Charts API 會以相同顏色呈現所有長方體。如果我們想把每個長方體設置為不同的顏色，可以將 foregroundStyle 修飾符附加到 BarMark 視圖：

.foregroundStyle(by: .value("Day", weekdays[index]))

如果我們想為所有長方體添加註釋，可以使用 annotation 修飾器：

.annotation {
    Text("\(steps[index])")
}

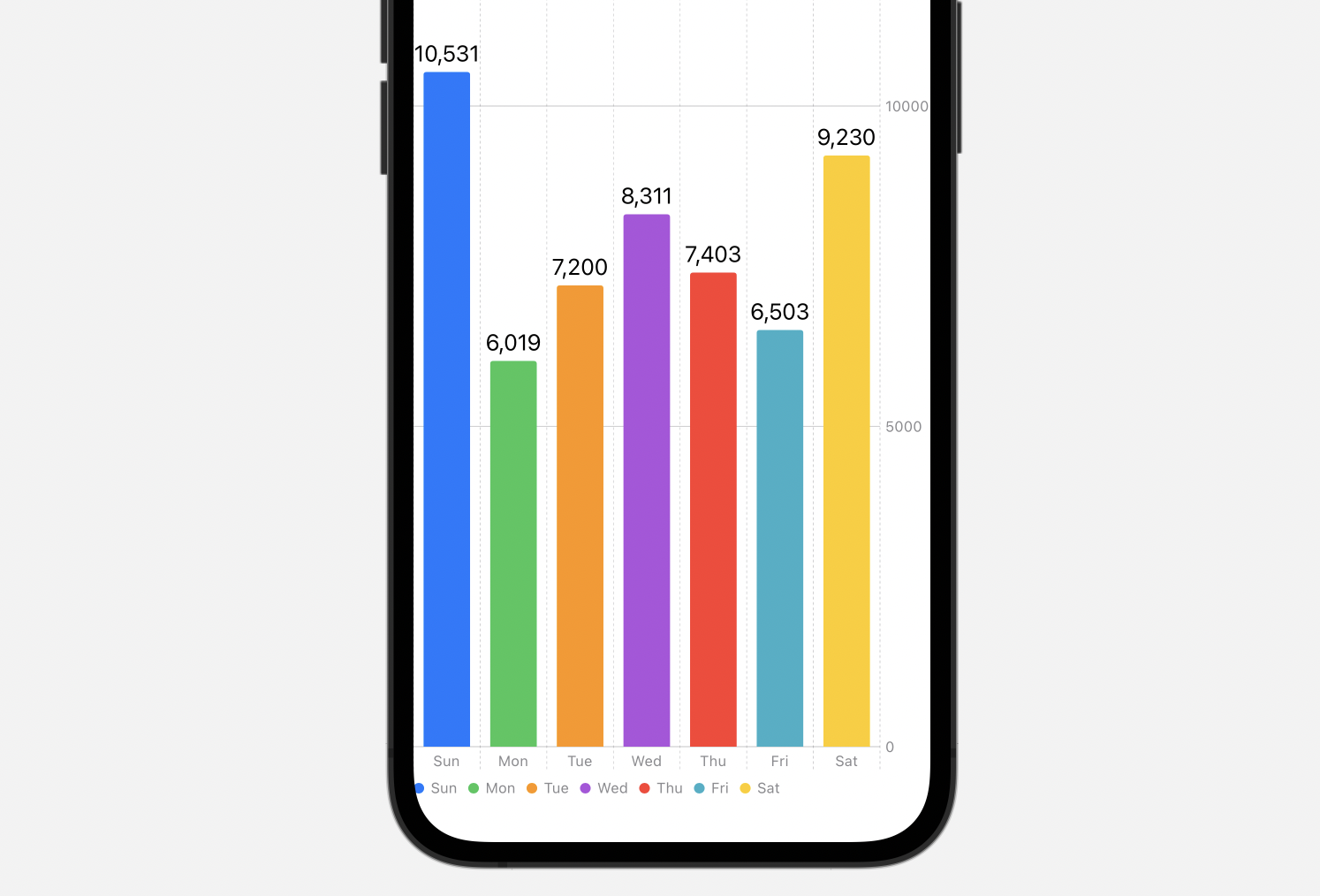

作出這些改動後，長條圖就更加漂亮了。

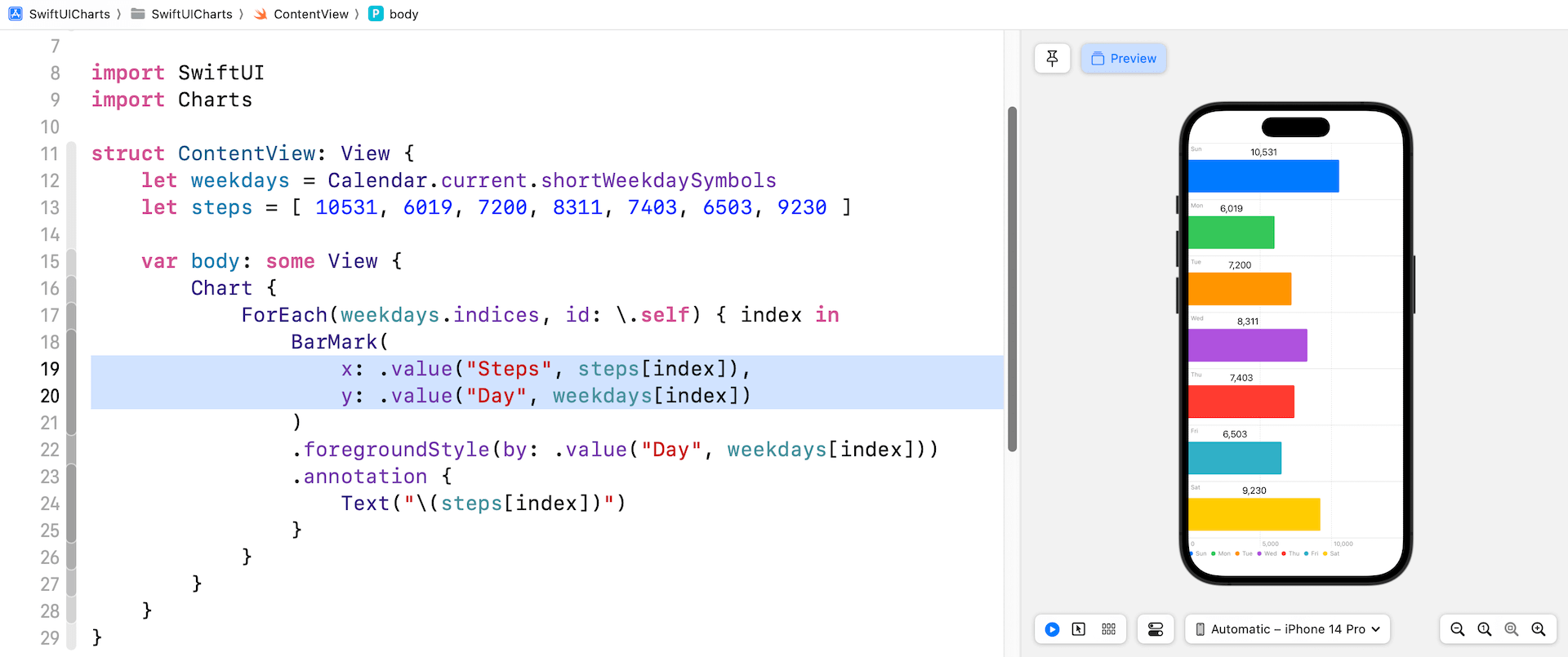

如果想要建立橫向的長條圖，我們只需要把 BarMark 視圖內的 x 和 y 參數 (parameter) 交換就可以了。

建立折線圖

你已學會如何建立長條圖，現在我們會示範使用 SwiftUI Charts API，來構建一個折線圖，顯示 2021 年 7 月至 2022 年 6 月香港、台北和倫敦的平均氣溫。

讓我們先建立一個 WeatherData 結構，來儲存天氣數據。在你的 Xcode 項目中，使用 Swift File 模板創建一個名為 WeatherData 的新文件。 在文件中加入以下程式碼：

struct WeatherData: Identifiable {
    let id = UUID()
    let date: Date
    let temperature: Double

    init(year: Int, month: Int, day: Int, temperature: Double) {
        self.date = Calendar.current.date(from: .init(year: year, month: month, day: day)) ?? Date()
        self.temperature = temperature
    }
}

let hkWeatherData = [
  WeatherData(year: 2021, month: 7, day: 1, temperature: 30.0),
  WeatherData(year: 2021, month: 8, day: 1, temperature: 29.0),
  WeatherData(year: 2021, month: 9, day: 1, temperature: 30.0),
  WeatherData(year: 2021, month: 10, day: 1, temperature: 26.0),
  WeatherData(year: 2021, month: 11, day: 1, temperature: 23.0),
  WeatherData(year: 2021, month: 12, day: 1, temperature: 19.0),
  WeatherData(year: 2022, month: 1, day: 1, temperature: 18.0),
  WeatherData(year: 2022, month: 2, day: 1, temperature: 15.0),
  WeatherData(year: 2022, month: 3, day: 1, temperature: 22.0),
  WeatherData(year: 2022, month: 4, day: 1, temperature: 24.0),
  WeatherData(year: 2022, month: 5, day: 1, temperature: 26.0),
  WeatherData(year: 2022, month: 6, day: 1, temperature: 29.0)
]

let londonWeatherData = [
  WeatherData(year: 2021, month: 7, day: 1, temperature: 19.0),
  WeatherData(year: 2021, month: 8, day: 1, temperature: 17.0),
  WeatherData(year: 2021, month: 9, day: 1, temperature: 17.0),
  WeatherData(year: 2021, month: 10, day: 1, temperature: 13.0),
  WeatherData(year: 2021, month: 11, day: 1, temperature: 8.0),
  WeatherData(year: 2021, month: 12, day: 1, temperature: 8.0),
  WeatherData(year: 2022, month: 1, day: 1, temperature: 5.0),
  WeatherData(year: 2022, month: 2, day: 1, temperature: 8.0),
  WeatherData(year: 2022, month: 3, day: 1, temperature: 9.0),
  WeatherData(year: 2022, month: 4, day: 1, temperature: 11.0),
  WeatherData(year: 2022, month: 5, day: 1, temperature: 15.0),
  WeatherData(year: 2022, month: 6, day: 1, temperature: 18.0)
]

let taipeiWeatherData = [
  WeatherData(year: 2021, month: 7, day: 1, temperature: 31.0),
  WeatherData(year: 2021, month: 8, day: 1, temperature: 30.0),
  WeatherData(year: 2021, month: 9, day: 1, temperature: 30.0),
  WeatherData(year: 2021, month: 10, day: 1, temperature: 26.0),
  WeatherData(year: 2021, month: 11, day: 1, temperature: 22.0),
  WeatherData(year: 2021, month: 12, day: 1, temperature: 19.0),
  WeatherData(year: 2022, month: 1, day: 1, temperature: 17.0),
  WeatherData(year: 2022, month: 2, day: 1, temperature: 17.0),
  WeatherData(year: 2022, month: 3, day: 1, temperature: 21.0),
  WeatherData(year: 2022, month: 4, day: 1, temperature: 23.0),
  WeatherData(year: 2022, month: 5, day: 1, temperature: 24.0),
  WeatherData(year: 2022, month: 6, day: 1, temperature: 27.0)
]

因為 Chart initializer 接受 Identifiable 物件的列表，所以我們要讓 WeatherData 遵從 Identifiable 協定。我們要為每個城市創建一個陣列 (array)，來儲存天氣數據。

在項目導航器中，使用 SwiftUI View 模板創建一個名為 SimpleLineChartView 的新文件。不論我們要利用 Charts 框架建立什麼圖表，都需要先匯入 Charts 框架：

import Charts

然後，我們宣告一個陣列去儲存三個城市的天氣數據：

let chartData = [ (city: "Hong Kong", data: hkWeatherData),
                  (city: "London", data: londonWeatherData),
                  (city: "Taipei", data: taipeiWeatherData) ]

在body變數中，像這樣更新程式碼以創建折線圖：

VStack {
    Chart {
        ForEach(hkWeatherData) { item in
            LineMark(
                x: .value("Month", item.date),
                y: .value("Temp", item.temperature)
            )
        }
    }
    .frame(height: 300)
}

以上的程式碼繪製了一個折線圖，來顯示香港的平均氣溫。ForEach 語句 loop through 儲存在 hkWeatherData 中的所有項目。我們會為每個項目創建一個 LineMark 物件，當中 x 軸設置為日期，而 y 軸則設置為平均氣溫。

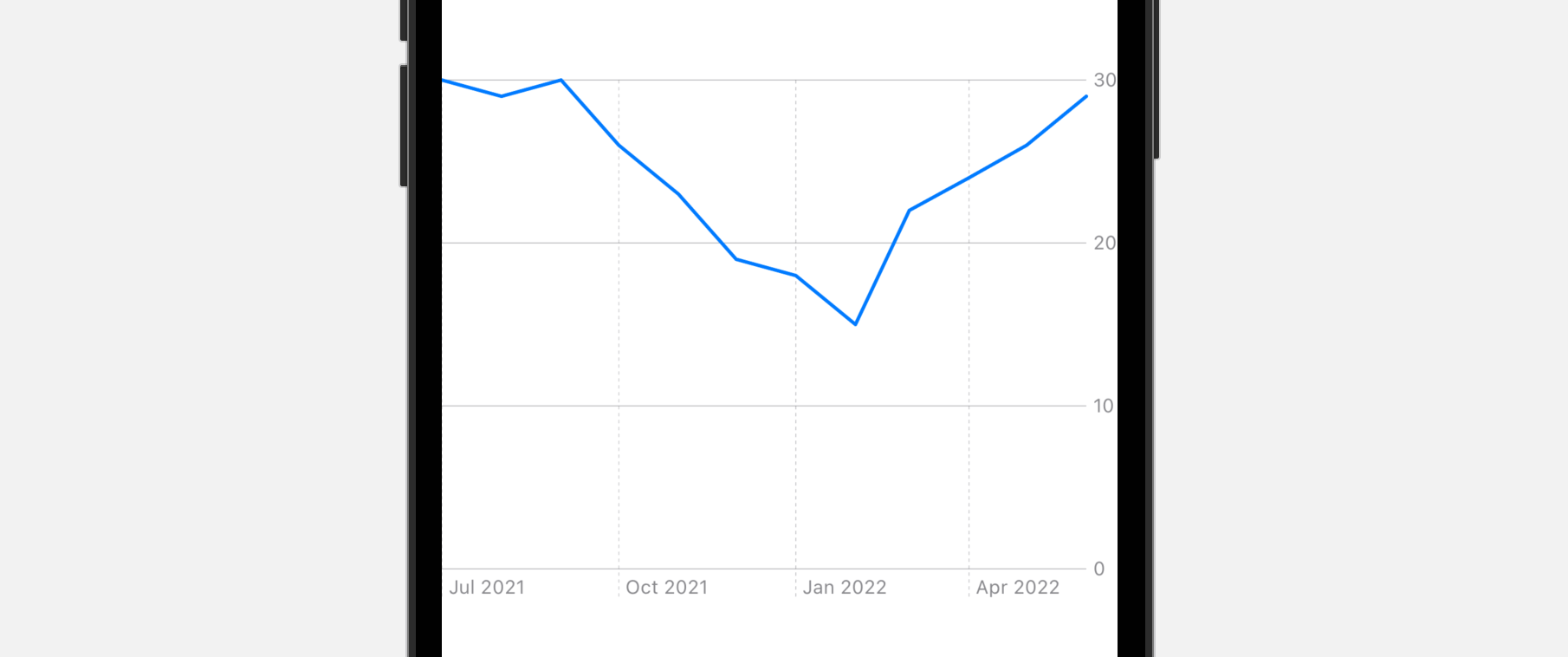

我們也可以選擇使用 frame 修飾符，來調整圖表的大小。如果我們在 Xcode 預覽中預覽程式碼，應該會看到如圖 38.5 的折線圖：

客製化圖表軸

我們可以利用 chartXAxis 和 chartYAxis 修飾符，來客製化 x 和 y 軸。比如說，如果我們想以數字格式顯示月份，我們可以將 chartXAxis 修飾符附加到 Chart視圖：

.chartXAxis {
    AxisMarks(values: .stride(by: .month)) { value in
        AxisGridLine()
        AxisValueLabel(format: .dateTime.month(.defaultDigits))
    }
}

在 chartXAxis 中，我們為月份的數值創建了一個 AxisMarks 的視覺標記 (visual mark)。針對每個數值，我們可以使用特定格式顯示一個 ValueLabel。以下這行程式碼就告訴了 SwiftUI 圖表，我們想要使用數字格式顯示月份：

.dateTime.month(.defaultDigits)

另外，我們也使用了 AxisGridLine 來添加一些 grid line。

至於 y 軸，我們之前是在後面（右側）顯示 y 軸的，我們想改為在前面（左側）顯示。讓我們如此附加 chartYAxis 修飾符：

.chartYAxis {
    AxisMarks(position: .leading)
}

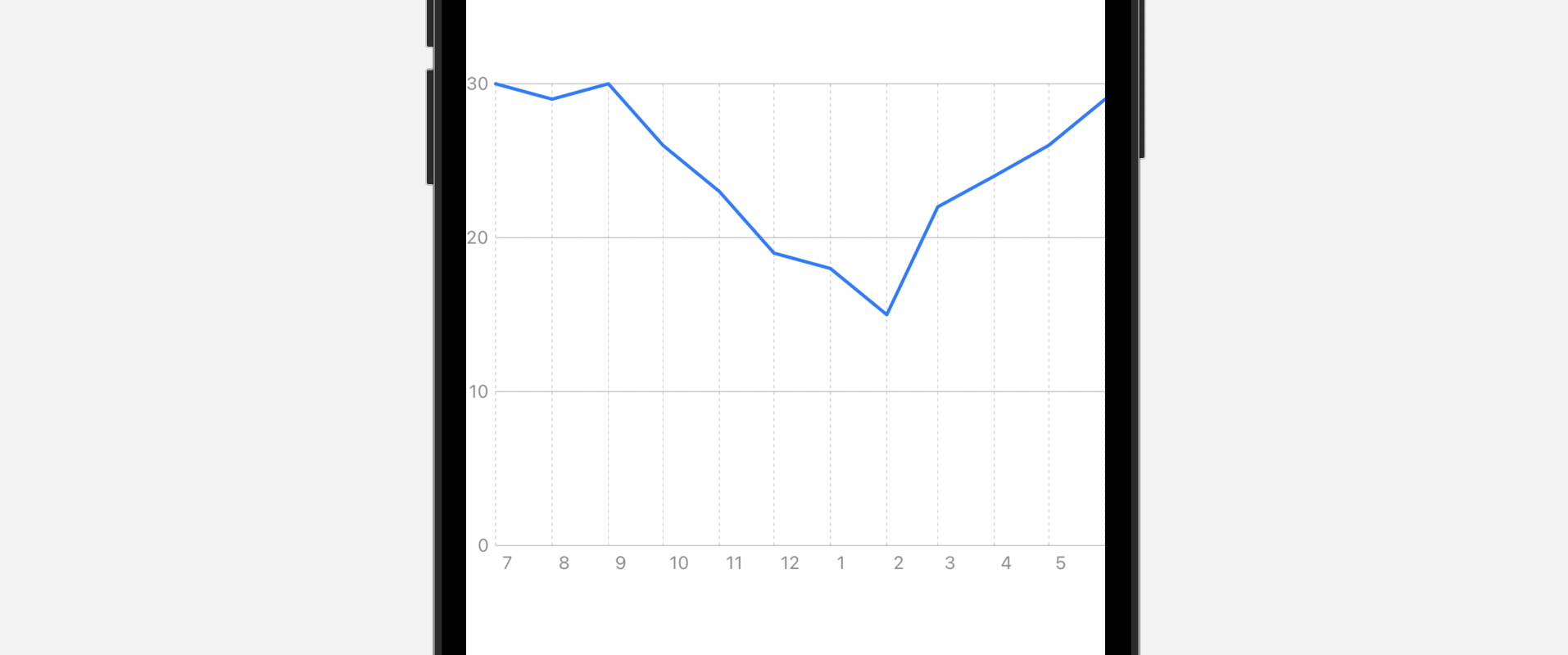

做好改動之後，Xcode 預覽應該會把圖表更新如下。y 軸會在左側顯示，而月份的格式也會變成以數字格式顯示。另外，你也應該會看到 grid line。

客製化繪圖區域的背景顏色

我們可以利用 chartPlotStyle 修飾器，來更改繪圖區域的背景顏色。讓我們將修飾符附加到 Chart 視圖：

.chartPlotStyle { plotArea in
    plotArea
        .background(.blue.opacity(0.1))
}

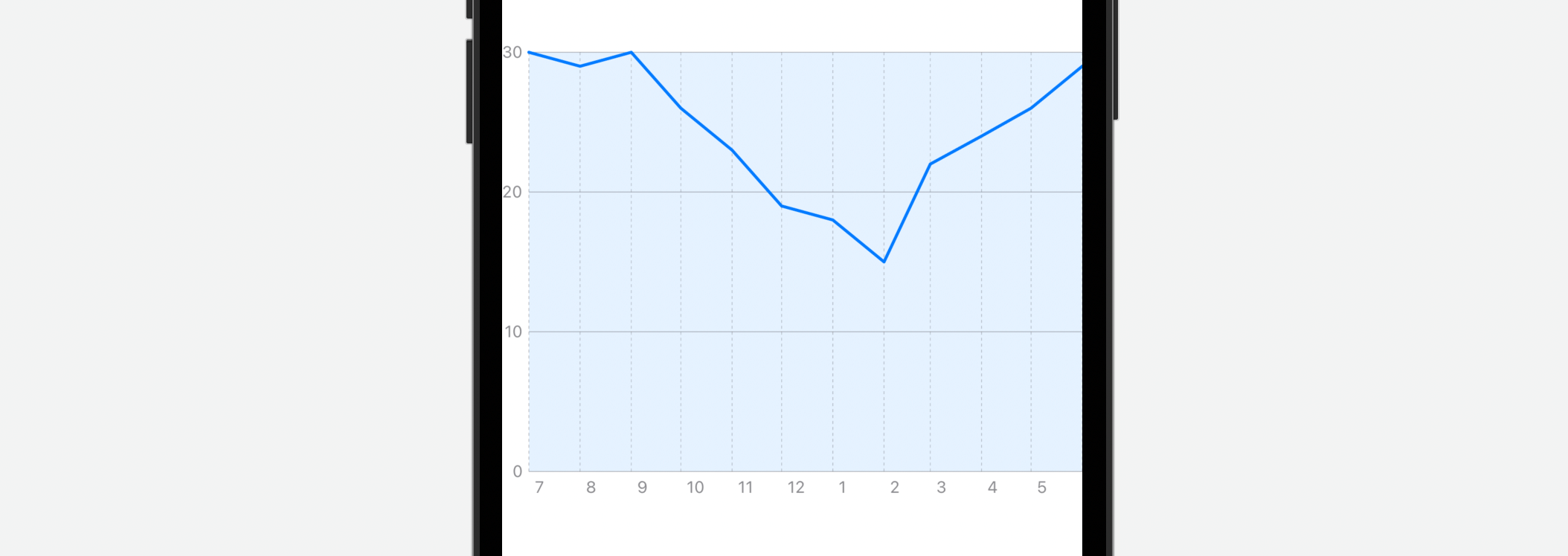

然後，我們就可以使用 background 修飾符更改繪圖區域的顏色。在上面的例子中，我們把繪圖區域更改成淺藍色。

構建多於一條線的折線圖

現在，圖表只顯示單一數據（香港的天氣數據），那我們如何把倫敦和台北的天氣數據顯示在同一個折線圖中呢？

我們可以這樣重寫 Chart 視圖的程式碼：

Chart {
    ForEach(chartData, id: \.city) { series in
        ForEach(series.data) { item in
            LineMark(
                x: .value("Month", item.date),
                y: .value("Temp", item.temperature)
            )
        }
        .foregroundStyle(by: .value("City", series.city))
    }
}

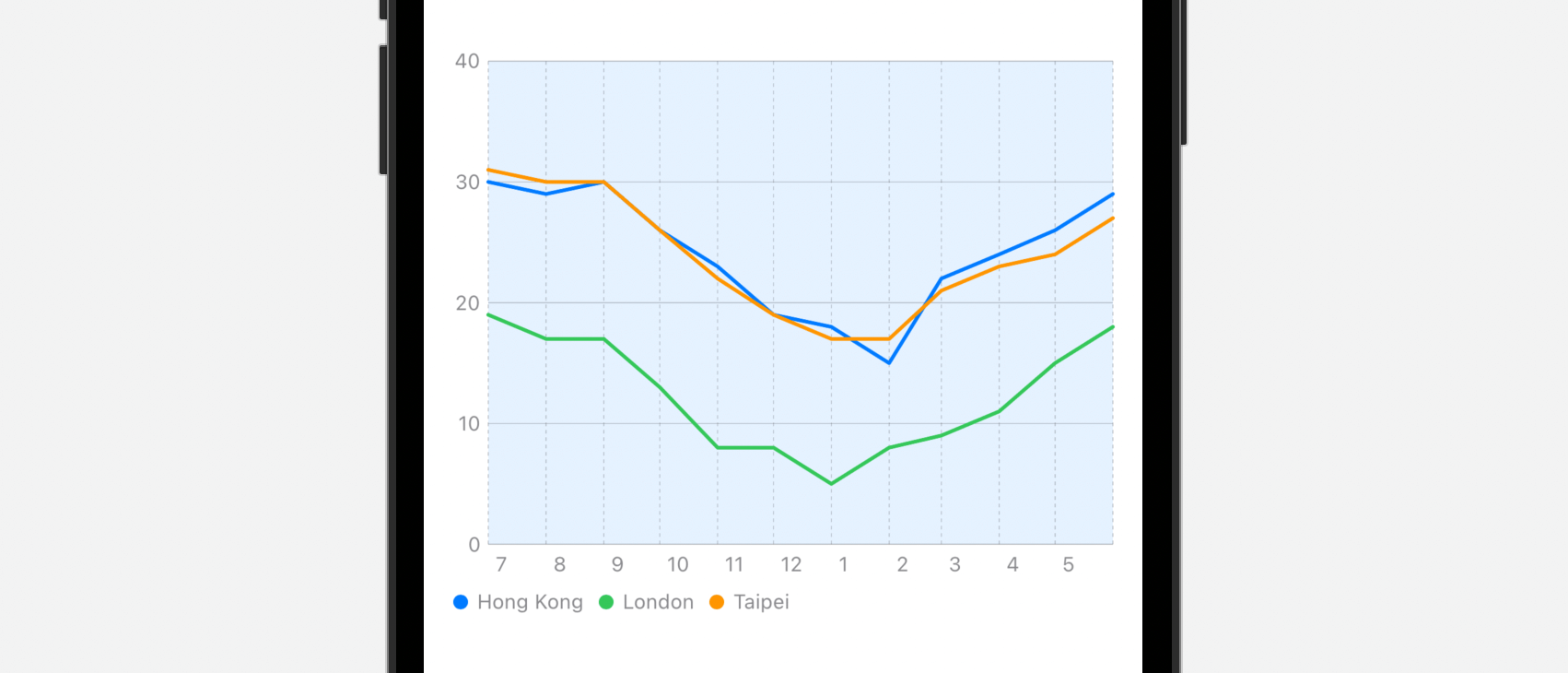

我們有另一個 ForEach 來讀取三個城市的數據。我們在這裡使用了 foregroundStyle 修飾符，為每條線應用不同的顏色。我們不需要指定顏色，SwiftUI 會自動選擇顏色。

現在，三個城市的符號都相同。如果要使用不同的符號，讓我們在 foregroundStyle 之後添加這行程式碼：

.symbol(by: .value("City", series.city))

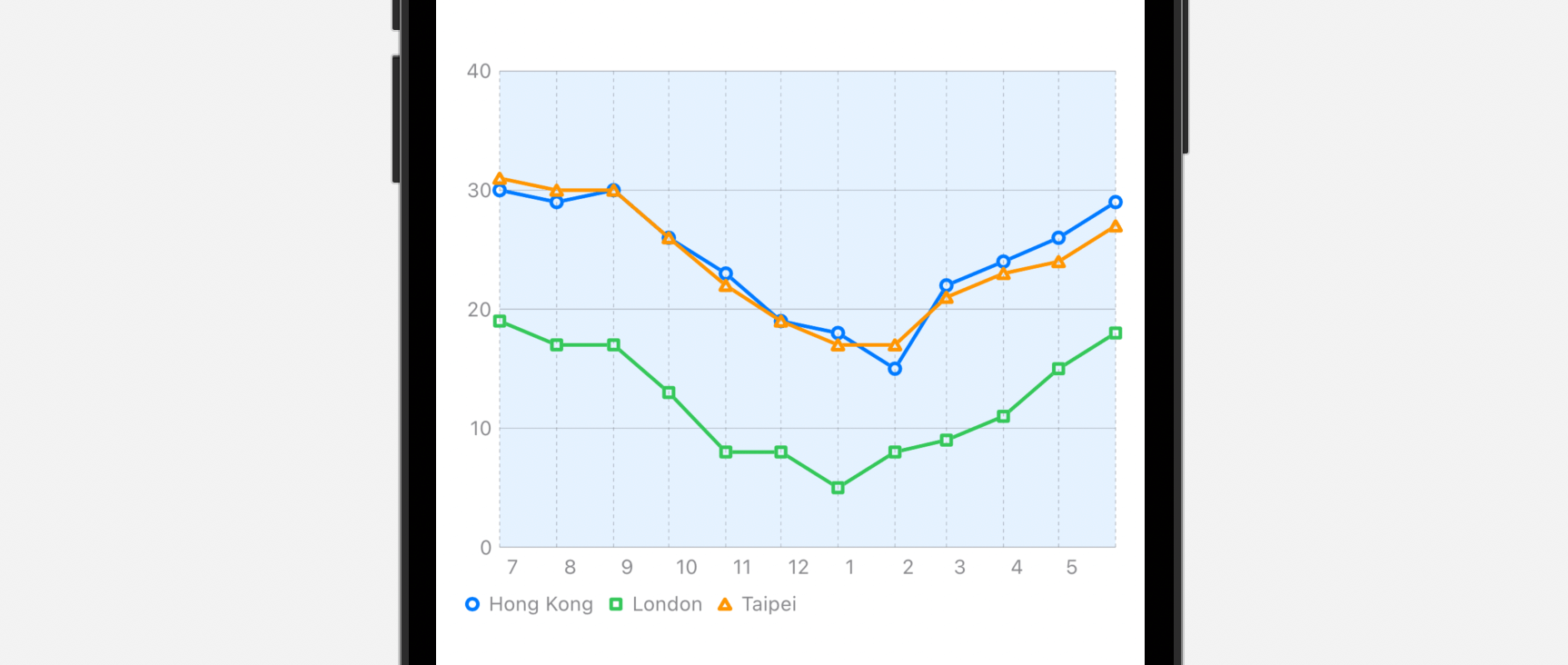

如此一來，不同城市就會有不同的符號了。

客製化內插 (Interpolation) 方法

我們可以把 interpolationMethod 修飾器附加到 LineMark，來更改折線圖的內插方法。

.interpolationMethod(.stepStart)

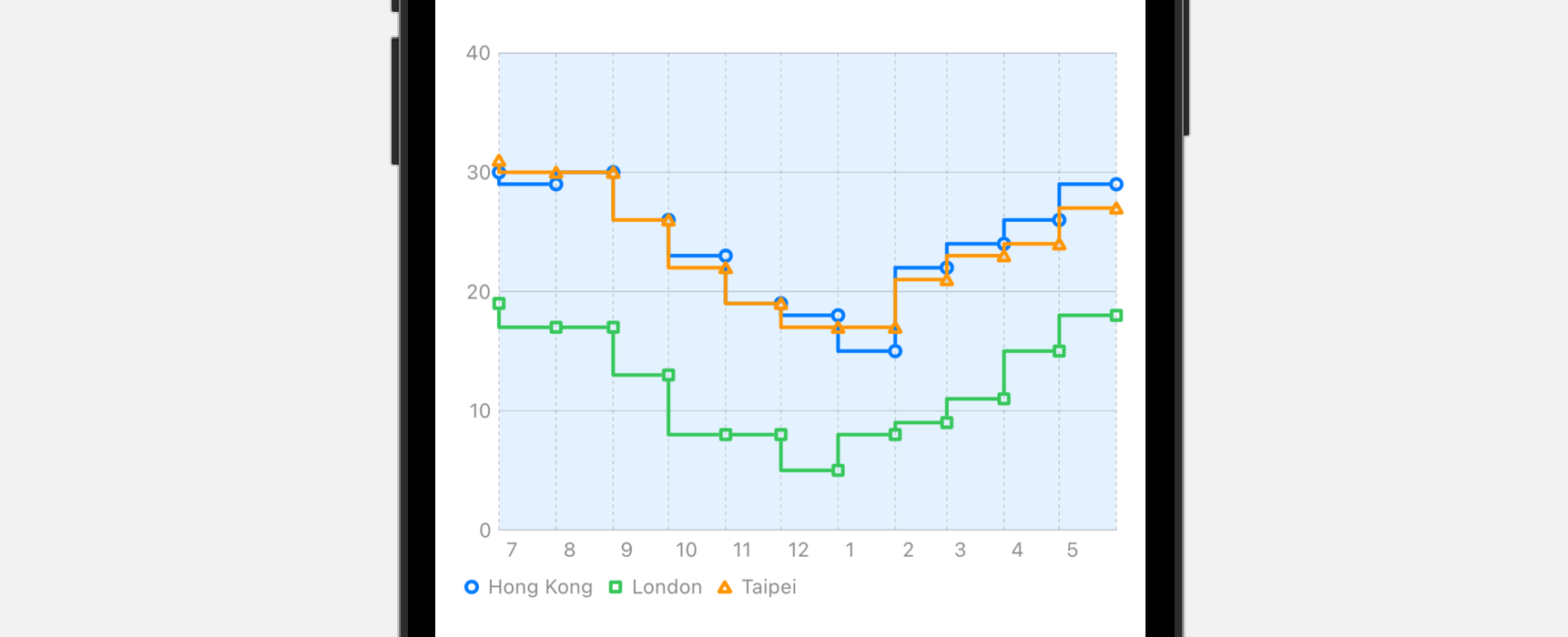

如果我們把內插方法設置為 .stepStart，折線圖就會變成這樣：

除了 .stepStart 之外，我們還可以使用以下設定：

• cardinal
• catmullRom
• linear
• monotone
• stepCenter
• stepEnd

總結

Charts 框架是 SwiftUI 一個很好的新功能，即使是 SwiftUI 的初學者，用幾行程式碼，就可以構建出漂亮的圖表。雖然這篇教學文章以折線圖為例子，但其實我們可以利用 Charts API 輕鬆地將折線圖轉換為其他圖表，例如長條圖。你可以參閱 Swift Charts 文檔深入了解這個 API。

在本章所準備的範例檔中，有最後完整的 Xcode 專案，可供你下載參考：

• https://www.appcoda.com/resources/swiftui5/SwiftUICharts.zip
